512 Kbyte SRAM Speichererweiterung V4.4

yano schrieb: Hallo

ich habe diese Speichererweiterung aber verstehe eine sache nicht . In Anleitung steht dass muss man 4 kabel verbinden (ver 4.5 ) , aber Fehlt eine Orange. Ist dass anders wie bei 4.5 Version ? Wie soll ich dann das einbauen ?

LG

Da musst du schon mal etwas konkreter werden, damit wir dir helfen können 😉.

1. WELCHE Speichererweiterung hast du ?
2. WELCHE Anleitung hast du dafür?
3. Ein paar Fotos/Bilder von der Erweiterung und deinem Einbau wären hilfreich 😉

Gtx., andY

yano schrieb: Ich habe die was hier in Mitgliedershop gibst, ver 4.4 steht drauf, aber Anleitung ist für 4.5 mit 4 poliger Stecker. Ich kann nicht bilder hinzufugen, ist nur 50 KB aber es geht nicht .

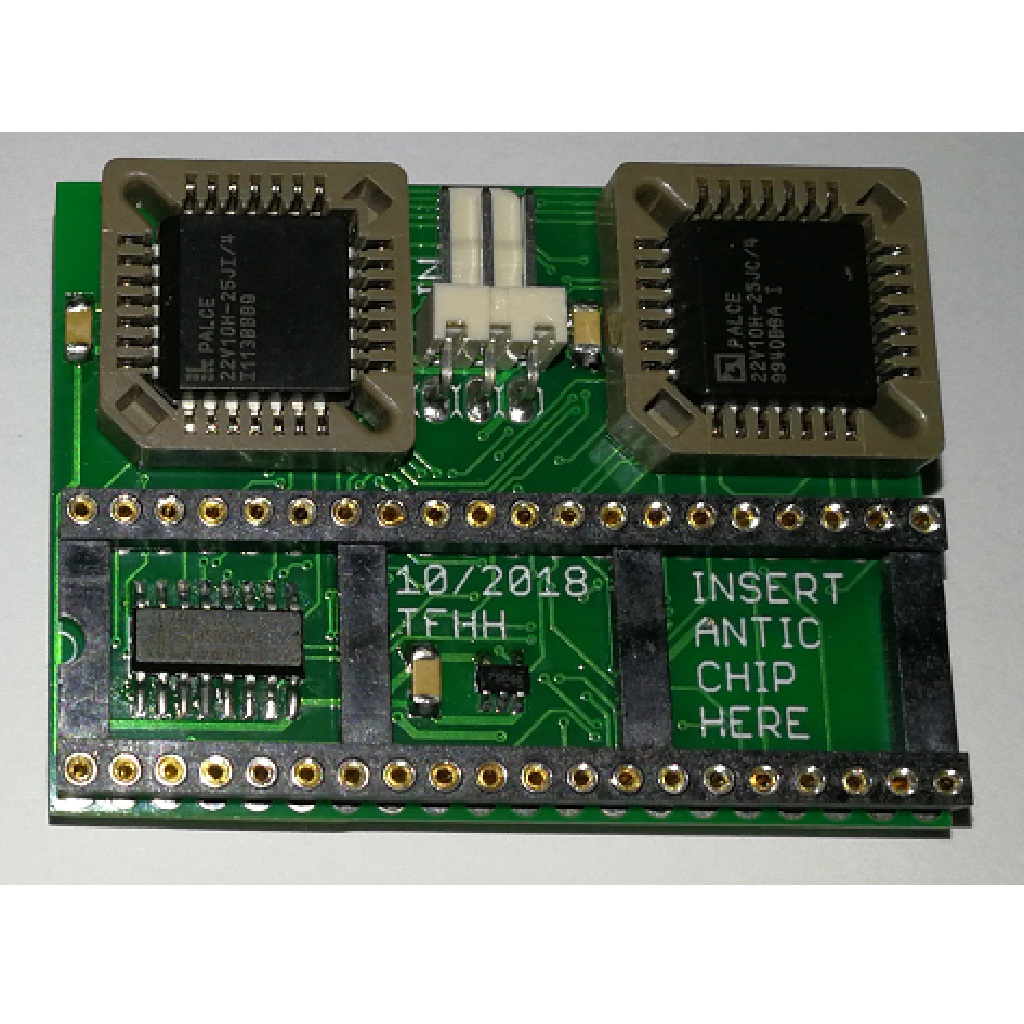

Ahh, du meinst diese hier ?

Dann frag am besten mal direkt bei Jürgen an, den erreichst du unter folgender Email Adresse (Achtung aus Sicherheitsgründen nur als Screenshot)

Gtx., andY

. Wenn due die Version 4.4 hast - dan hast du nur 3 Adern und solltest auch die Beschreibung zur Version 4.4 nutzen: .

yano schrieb: Die Erweiterung ist also bereits installiert. Wie kann ich nun richtig überprüfen, ob alles in Ordnung ist? Selbsttest, kann ich nur 64 KB oder mehr überprüfen? Sysinfo zeigt bereits den korrekten Wert an. Gibt es ein Programm zur gründlichen Überprüfung? Atari XEGS .

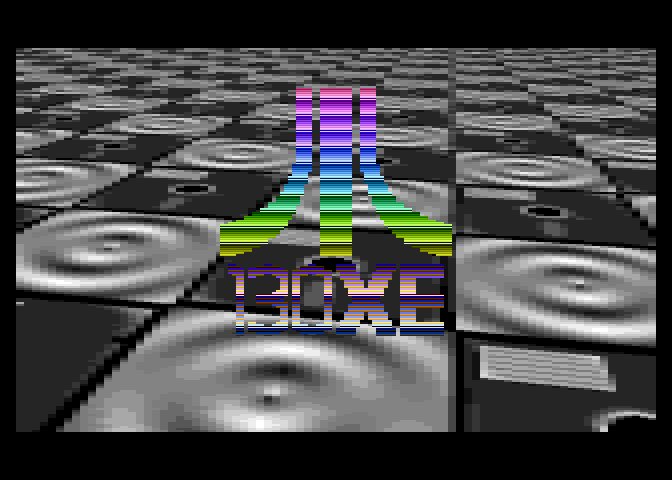

Probiers mit der NUMEN Demo.

Demo nutzt erweiterten RAM:

Ramtester: XRAM (testet alle Banken bis 1MB durch):

Gtx., andY

Für die 4.4 gab es auch noch einzelne Programme um die Erweiterung in die verschiedenen Modi zu versetzen:

1. 64K (Speichererweiterung aus)
2. 256K Compy
3. 512K Rambo

Die Einstellung ist aber flüchtig, also nach dem Aus und wieder Einschalten ist die Speichererweiterung immer wieder an (512kb).

Um den Compy-Shop Modus zu testen bietet (getrennter ANTIC und CPU Speicherzugriff) sich dieses Programm an:

Wenn es so aussieht funktioniert die Erweiterung im Compy-Shop Modus:

Ich kann das leider auf die schnelle nicht überprüfen, da ich nicht mehr weiß in welchem von meinen 800XL die 4.4 verbaut ist. Aber diese Programme habe ich in meinem Ordner der mit TF_HH_512K_4_4 gekennzeichnet war gefunden. Un da da auch die ANleitung für die 4.4 drin lag stehen die Chancen gut, dass es dir richtigen Programme sind:

und noch alle in einem Diskimage:

yano schrieb: ich habe diese Speichererweiterung aber verstehe eine sache nicht . In Anleitung steht dass muss man 4 kabel verbinden (ver 4.5 ) , aber Fehlt eine Orange. Ist dass anders wie bei 4.5 Version ? Wie soll ich dann das einbauen ?

Da die Erweiterungen von mir sind, mal folgende Info. Auf dem Antistatik-Beutel ist der Link in Klarschrift als auch als QR-Code abgedruckt. Dieser zeigt, wie ersichtlich, auf die korrekte Anleitung. Ich habe in den letzten Jahren immer wieder Feintuning an dieser Platine betrieben, aktuell ist die V4.5. Ich denke, die wirst Du auch haben, da der ABBUC Shop keine V4.4 mehr haben sollte.

Im Zweifelsfall ist die Versionsnummer auf der Platine selbst abgedruckt.

Hier ist ein Link auf eine kleine Datei, die wiederum auf alle Versionen verlink: https://www.van-radecke.de/SRAM/512_KB_SRAM_memory_expansion.pdf - So kommst Du an alle Anleitungen heran. Diese sind in Deutsch und Englisch.

Ab der V4.5 habe ich von drei auf vier Leitungen umgestellt, Grund ist, daß die START-Taste zum Wechseln des Modi gedrückt werden muß. Außerdem verwende ich eine andere Adresse. Leider gab es ein-zwei seltsame Programme, die auch bewußt die U1MB "ärgern", die bei meiner Erweiterungen auch zu Streß geführt haben. Mit der V4.5 wurde da eine "Gegenmaßnahme" eingebaut, die nicht perfekt ist, aber ausreicht.

Bei der V4.4 wurde der Modus noch mit einzelnen Programmen (wurden hier bereits hochgeladen) geändert, für die V4.5 gibt es ein komfortableres Tool von mir, den Link dazu findest Du in der V4.5 Anleitung.

Grüße, Jürgen

yano schrieb: Noch eine Frage , mit diese Erweiterung standard Self Test soll komplett durch gechen und dann wiederholt wie bei standard Speicher ?

Ja, auch mit der Erweiterung prüft der Standard Test nur den ROM-Speicher und die "Serien"- 64kB.

Wenn die zwei ersten Balken (und alle Kästchen) "grün" sind, dann fängt der Test wieder von vorn an.

Gtx., andY

. Hallo André, yano

Es werden nur 48kB getestet, wenn BASIC eingeschaltet ist sogar nur 40kB.

Bei der XE-Version des Selftests sollten auch noch die extra 64kB getestet werden, da aber ein Bug drin ist, werden nur 32kB getestet.

Tschüß

Mathy

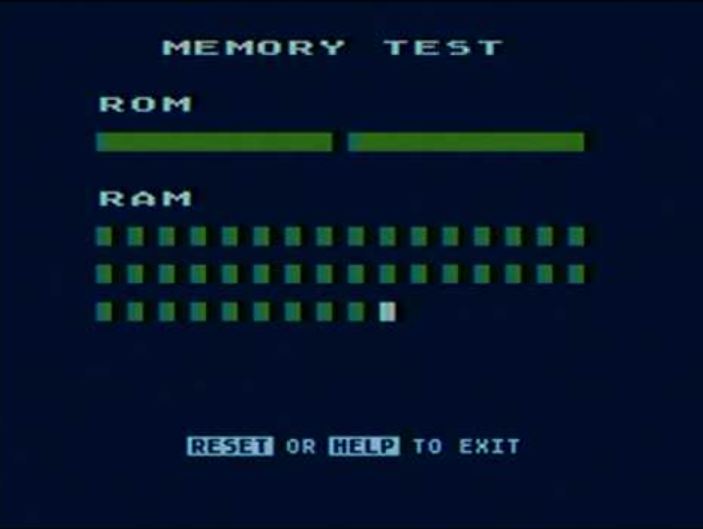

yano schrieb: Bei mir Kurz vor Ende friert es ein, genau nach letzte Kästchen

Bitte gib uns doch mal ein paar konkrete Infos. Ein Foto der Erweiterung samt Einbau wäre nicht schlecht. Wo hast Du die Platine her bzw. wann hast Du sie erworben? Irgendwie paßt das alles nicht so recht. Die V4.4 habe ich zuletzt im Januar 2021 hergestellt. Dann kann man auch konkret und zielführend helfen.

Grüße, Jürgen

yano schrieb: Bei mir Kurz vor Ende friert es ein, genau nach letzte Kästchen

Das sieht bei mir genauso aus, laut SimTest ist der Speicher (Base+Extended) aber in Ordnung. Jürgen, bist du morgen auf der RENO?

yano schrieb: Ich habe Atari xegs mit diese erweiterung gekauft , zuerst habe ich gedacht das irgendwie falsch eigebaut ist , deswegen habe ich Anleitung gesucht . Alles schaut gut aus eigentlich , sysinfo sieht richtige wert, nur selftest geht schief .

Ah, nun lichtet sich der Nebel 😉

Das Verhalten ist normal - es liegt an einem Bug in den XL/XE Betriebssystemen Rev. 3 und Rev. 4. Bei diesen beiden Versionen wurde der Speichertest so erweitert, daß er 64 KB Zusatz-RAM (also vom 130XE) erkennt und testet. Aber in der Routine ist ein Bug, der dazu führt, daß bei mehr als 64 KB RAM der Selftest abschmiert. Normalerweise werden unter den 40/48 Quadraten vier Balken zu je 16 KB dargestellt, sowie der Test mit dem 40/48 Quadaten durch ist, schmiert er ab. Also kein Fehler der Erweiterung.

Davon abgesehen, ist der Selftest sowieso relativ "dumm". Nur grobe Speicherfehler werden erkannt.

VG Jürgen

wird es denn nicht mal Zeit das jemand sich die Mühe macht, einen echten Memory-Test als Ersatz zu programmieren? So das in jedem Selbsttest-funktionierenden-OS einfach ersetzt werden kann? Software Wettbewerb vielleicht?

mega-hz schrieb: wird es denn nicht mal Zeit das jemand sich die Mühe macht, einen echten Memory-Test als Ersatz zu programmieren? So das in jedem Selbsttest-funktionierenden-OS einfach ersetzt werden kann? Software Wettbewerb vielleicht?

Gibt's doch schon - inkl. freetz' WozMon

https://forums.atariage.com/topic/347696-compiling-a-new-atari-os/?do=findComment&comment=5295608

Es gibt auch von der OS R3 eine von reifsnyderb reparierte Version, in der dieser Fehler im Selbsttest bereinigt wurde, aber ansonsten noch alles original ist.

Die oben erwähnte OS Version ist ebenfalls von reifsnyderb und hat neben dem komplett neu gestalteten Selbsttest auch noch direkt SIO-Highspeed implementiert. Dafür fehlt aber der internationale Zeichensatz.

... die meisten kennen das Teil ja sicher und es sollte in keinem Atari Werkzeugkasten fehlen:

SysCheck von tfhh (Gibt's im Abbuc Shop) Damit kann man zuverlässig den Baisspeicher testen, und zwar die kompletten 64 KB.

schöner wäre aber ein Selbstest, der exakt da sitzt wo es beim original OS auch sitzt und nur damit üerschrieben werden könnte. Noch besser wäre ein seperates ROM dafür.

. Hallo Leute

Es gibt ein XE OS wo (wenn ich mich recht entsinne) nur der Bug mit den beide Bits des erweiterten Speichers gekillt worden ist.

Es gibt 'ne sehr guten Test für erweiterten Speicher. Das den noch keiner genannt hat wundert mich. Ich meine der stammt von Torsten Karwoth, bestand aus einen kurzem und einem langen Test und wurde von BASIC geladen. Eins von beiden Dateien hies PAGEFIND.BAS wenn ich mich nicht irre.

Tschüß

Mathy

mega-hz schrieb: schöner wäre aber ein Selbstest, der exakt da sitzt wo es beim original OS auch sitzt und nur damit üerschrieben werden könnte. Noch besser wäre ein seperates ROM dafür.

(Richtig) lesen, macht klug 😎 😁

Olix schrieb: Es gibt auch von der OS R3 eine von reifsnyderb reparierte Version, in der dieser Fehler im Selbsttest bereinigt wurde, aber ansonsten noch alles original ist.

Gtx., andY

also eine reparierte Version des originalen Selbstets? Ok, das klingt gut.

. Das sollte die Version mit repariertem SELF-TEST sein:

Was hat denn der originale Selbsttest für einen Fehler und wie äußert der sich?

Erhard schrieb: Was hat denn der originale Selbsttest für einen Fehler und wie äußert der sich?

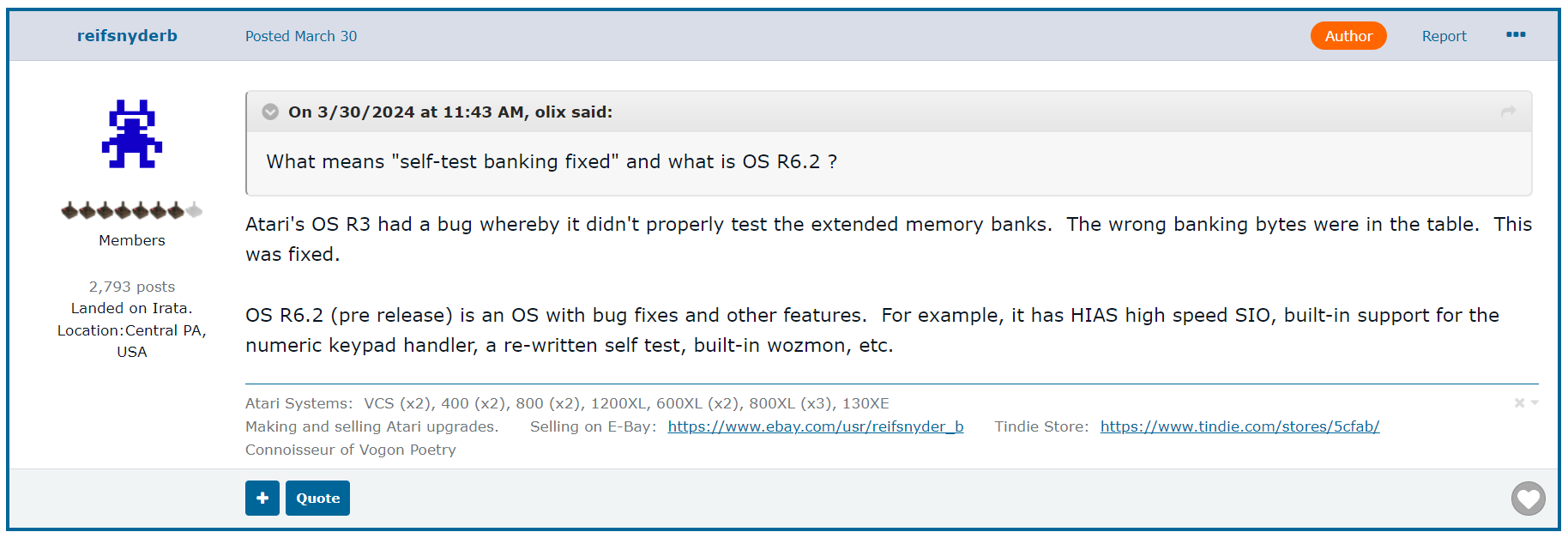

Genau das habe ich auch bereits in AtariAge gefragt. Hier die Antwort:

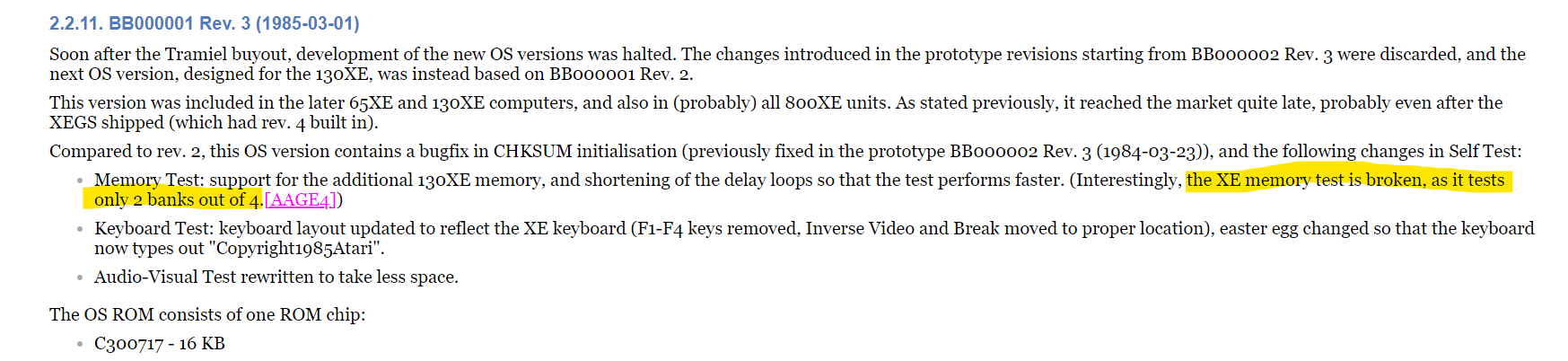

. Habe noch etwas nachgeforscht. Das habe ich noch zu dem Selbst-Test Bug gefunden:

. Hallo Leute

Kurz zusammengefasst: Es werden die Bits 1 und 2 von $D301 beim Testen benutzt statt Bit 2 und 3.

Tschüß

Mathy

Hi,

okay, das wußte ich alles nicht.

Das einzige was ich bislang wußte war, daß der 130XE eben nur den Hauptspeicher testet und nicht erweiterten Speicher. Fand ich damals sehr irritierend ...

Vielen Dank an alle für die ganzen Antworten.

Erhard
